Quelle Jarretière Optique Dois-je Choisir pour Mon Module Optique ?

Les plus grandes solutions à fibre optique pré-connectorisées, y compris les jarretières optiques multimodes et monomodes, les câblages MTP/MPO, les câbles Harness, les modules plug-n-play, les cassettes plug-n-play et les boîtiers à fibre optique.

À mesure que la demande de largeur de bande augmente, les jarretières optiques et les modules optiques deviennent de plus en plus importants dans la transmission de données à fibre optique, particulièrement dans la transmission de données entre les commutateurs et l'équipement. Mais il y a autant de différents types de jarretières optiques disponibles sur le marché, lequel convient à mes modules optiques? Cet article va proposer quelques solutions à ce problème. Il est nécessaire pour nous de connaître des notions de base du module optique et de la jarretière optique.

Présentation de Module Optique

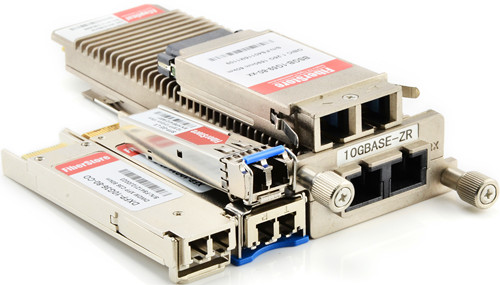

Le module optique est un composant autonome qui peut à la fois transmettre et recevoir. Généralement, il est inséré dans des dispositifs tels que les commutateurs, les routeurs ou les cartes d'interface réseau qui fournissent un ou plusieurs rainures de module optique. Il y a de nombreux types de modules optiques, tels que le module SFP+/X2/XENPAK/XFP/SFP (Mini GBIC)/GBIC et ainsi de suite.

Présentation de Jarretière Optique

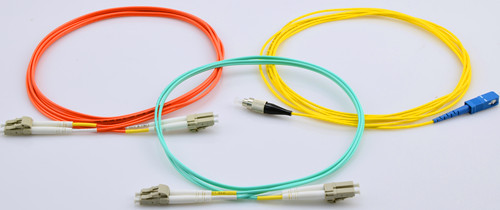

La jarretière optique, également connu sous le nom de cavalier de fibre ou câble à fibre optique. Il est formé d'un câble à fibre optique terminé par des connecteurs différents aux extrémités. Les jarretières à fibre optique sont utilisées dans deux domaines d'application principaux: la station de travail informatique à la sortie et les panneaux de brassage ou le centre de distribution à la connexion croisée. Selon le mode de câble optique, de la structure de câble ou des types de connecteur etc., la jarretière optique peut être divisée en différents types.

1.Jarretiere OptiqueMonomode et Multimode

Selon le mode de câble, les jarretières optiques peuvent être divisées en fibre monomode et multimode. Le mot "mode" signifie le moyen d'émission de la lumière à fibre optique dans le coeur du câble. Les câbles monomodes sont en fibre de verre 9/125 et en couleur jaune, tandis que les câbles multimodes sont en fibre de verre OM1 62,5/125 ou OM2 50/125 et en couleur orange. En outre, il existe des câbles multimodes 10G OM3 et OM4 dont la gaine de câble est généralement en vert mousse.

2.Jarretière OptiqueSimplex et Duplex

La jarretière optique simplex est constitué d'un seul noyau de fibre, alors que la jarretière optique duplex est composé de deux noyaux de fibre et elle peut être monomode ou multimode. De plus, il y a aussi un assemblage de câbles de dispersion à ruban (une extrémité est en fibre à ruban avec plusieurs fibres et un connecteur de fibre à ruban tels que le connecteur MTP (12 fibres), l'autre extrémité est multifibre simplex avec des connecteurs tels que ST, SC, LC etc.)

3.Jarretière Optique LC, SC, ST, FC, MT-RJ, E2000, MU et MPO/MTP

La jarretière optique peut également être classifiée par les types de connecteur à fibre optique. Par exemple, le câble optique LC est nommé parce qu'il est connecté avec le connecteur LC. De même pour les câbles optiques SC, ST, FC, MT-RJ, E2000, MU et MPO/MTP. En outre, les câbles optiques PC, UPC, APC se distinguent du polissage des connecteurs à fibre optique.

QuelleJarretiere OptiqueDois-je Choisir pour Mes ModulesOptiques?

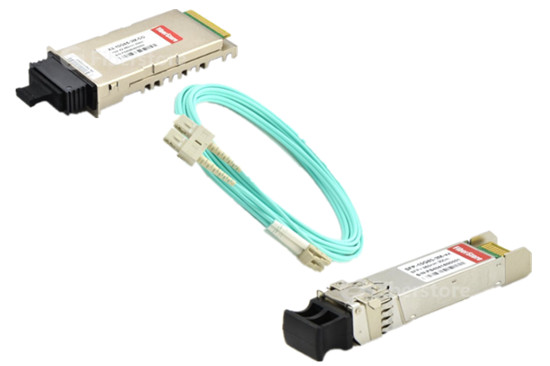

Maintenant, je prends le module optique Cisco comme un exemple pour discuter ce sujet. Par exemple, nous devons choisir un câble optique approprié pour connecter avec le module Cisco SFP-10G-SR et X2-10GB-SR. Quel câble optique à utiliser? Conformément à la "matrice de compatibilité des modules Cisco 10-Gigabit Ethernet", nous pouvons savoir que SFP-10G-SR est le module SFP+ 10GBASE-SR pour MMF, connecteur duplex LC, longueur d'onde de 850 nm. Alors X2-10GB-SR est 10GBASE-SR X2 pour MMF, connecteur duplex SC, longueur d'onde de 850 nm. Évidemment, ces deux types de modules optiques sont tous pour MMF, c'est pourquoi nous devons choisir une jarretière optique multimode. D'ailleurs, nous savons que X2-10GB-SR est conçu pour le connecteur duplex SC et SFP-10G-SR est pour le connecteur LC duplex, nous devons donc utiliser une jarretière optique avec le connecteur duplex SC-LC.

Sélection de Jarretiere Optique la Plus Courante

De la manière mentionnée ci-dessus, vous pouvez choisir la bonne jarretière optique pour vos autres modules. Si vos modules ne sont pas de Cisco, n'oubliez pas de demander à votre fournisseur de marque pour obtenir la matrice de compatibilité correspondante. En fait, les fournisseurs différents offrent des spécifications différentes en termes d'un même type de module optique. J'énumère ici la sélection des jarretières optiques les plus courantes et j'espère vous donner quelques références.
